Heere van der Schaar: Mechanica- en Betonberekeningen

Zie ook: Funderingswerk en Gevelwerk volgens Systeem Van Der Schaar


Uit een Funderingscontract tussen NV 'De Hoofdweg' en NV 'Betonbouwmaatschappij Systeem Van Der Schaar' betreffende het 6.000 Woningenplan Van der Schaar of Plan West:
"
                                       Artikel 2.

OMSCHRIJVING DER WERKEN'. De funderingen zullen worden gemaakt volgens het aan partijen bekende Systeem Van der Schaar en bestaan uit een fundering van houten heipalen met daarop rustende gewapende betonconstructie van kolommen en balken, waarvan de bovenkant ligt op ongeveer 0.55 M + A.P. en zullen moeten voldoen aan de eischen van Bouw- en Woningtoezicht.

",
aldus Heere van der Schaar bij het voorschrijven van zijn eigen Systeem.


Navolgend -voor het moment- enkele voorbeelden van berekeningen uitgevoerd door Heere van der Schaar.
Het betreft statische sterkte berekeningen voor de zogenaamde Van der Schaar Fundering (w.o. de zogenaamde V-stukken) waarmee Van der Schaar tijdens de bouw een grote winst bereikt in tijd en materiaal.
Er diende nog sneller gebouwd te worden waarover elders uitgebreid is gerapporteerd. E.e.a. in verband met het uitkeren van de premies.
Bedenk dat niet alleen alle architecten bij Van der Schaar langskomen voor het goedkeuren van de gevelontwerpen, tot Berlage aan toe, maar dat Van der Schaar ook waar nodig aanpassingen voorschrijft. Zo ook bij de bouw van het Mercatorplein. Zo zijn de balkons van de woningen gelegen aan het Mercatorplein  een eis geweest van Heere van der Schaar.

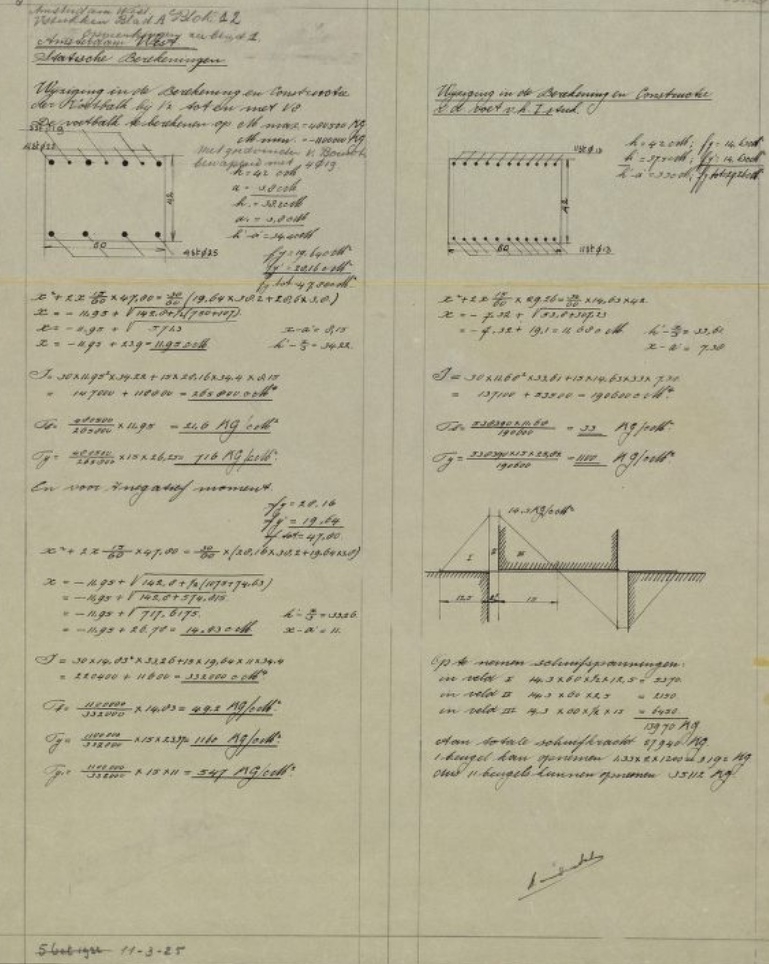

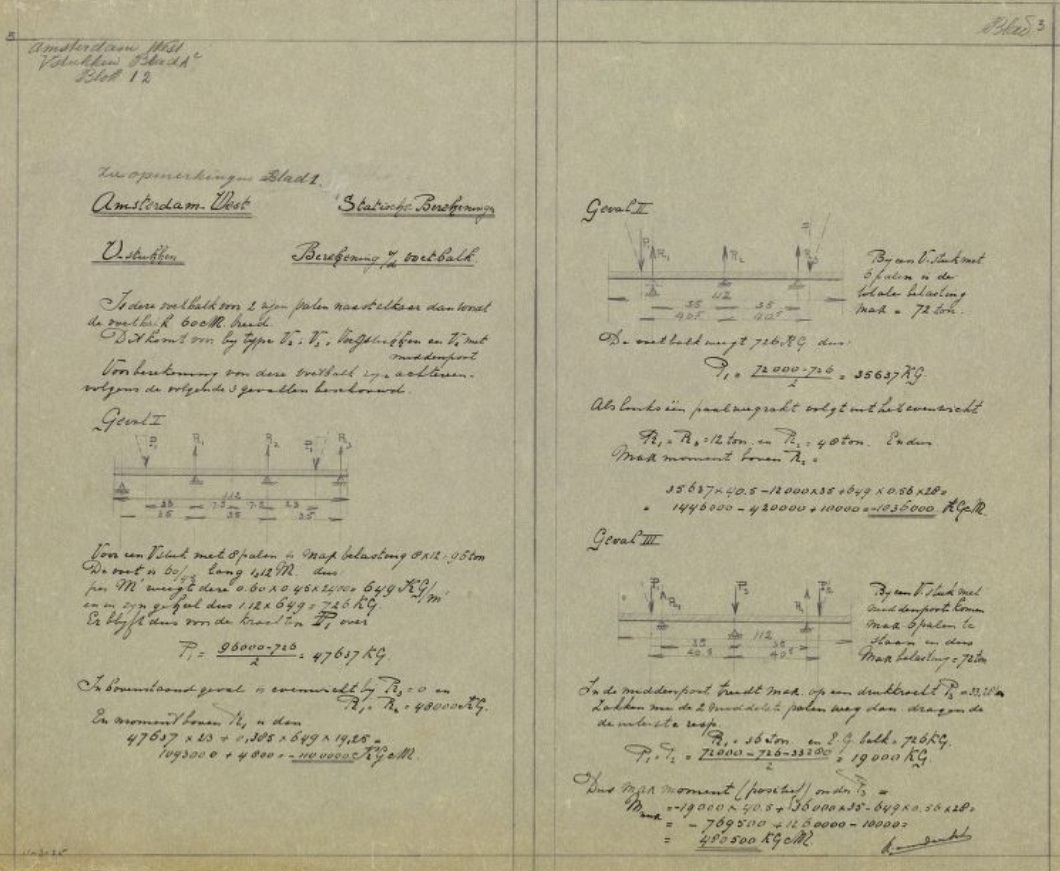

De berekeningen, die onderstaand worden getoond, zijn enkele voorbeelden waartoe Heere van der Schaar ook als constructeur in staat is. Het volledige bouwproces wordt door hem tot in detail beheerst en later geldt dat ook bij de exploitatie van de vele woningen die door hem zijn gebouwd en in zijn bezit zijn gebleven.

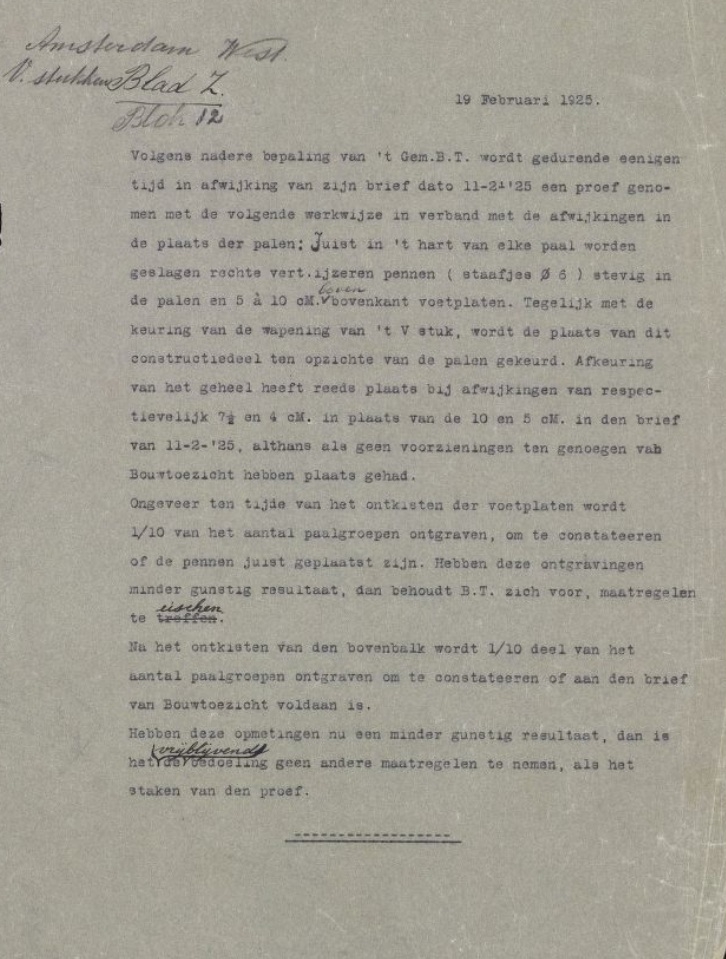

Navolgend een notitie waaruit blijkt dat er tijdens de bouw op de zogenaamde Van der Schaar fundering strenge controle wordt uitgeoefend door Bouw en Woningtoezicht Amsterdam.

Controle op de bouwplaats door afgevaardigden van Bouw- en Woningtoezicht Amsterdam.

Funderingswerk en Gevelwerk volgens
Systeem Van Der Schaar: 6.000 woningen plan - Plan West

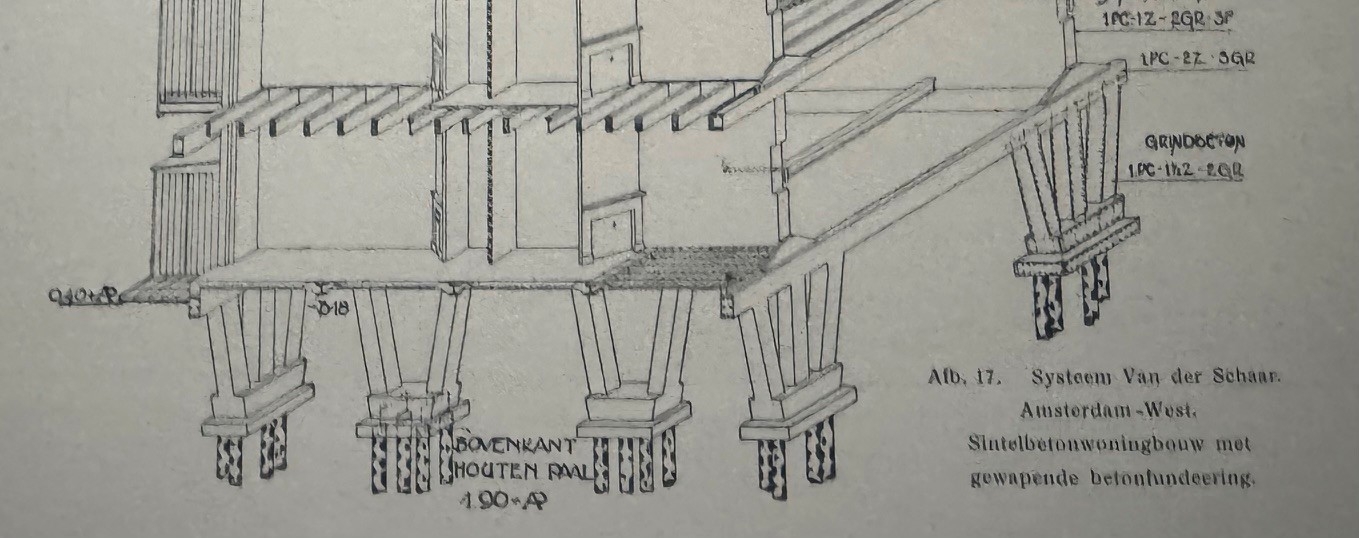

De zogenaamde 'Van Der Schaar Fundering' - Let op de V-vormige opbouw en de dimensionering.

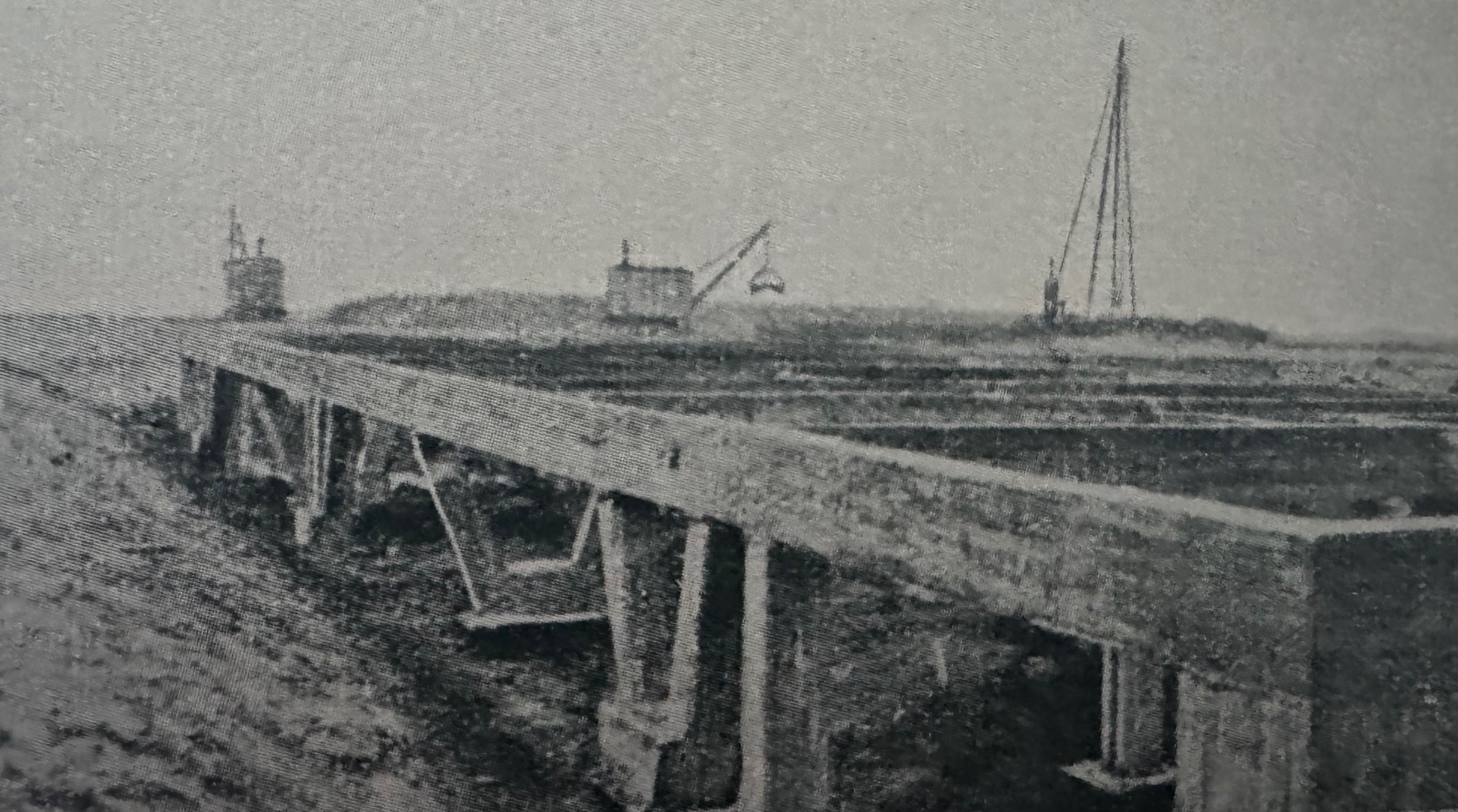

De Van der Schaar Fundering - Plan Van der Schaar

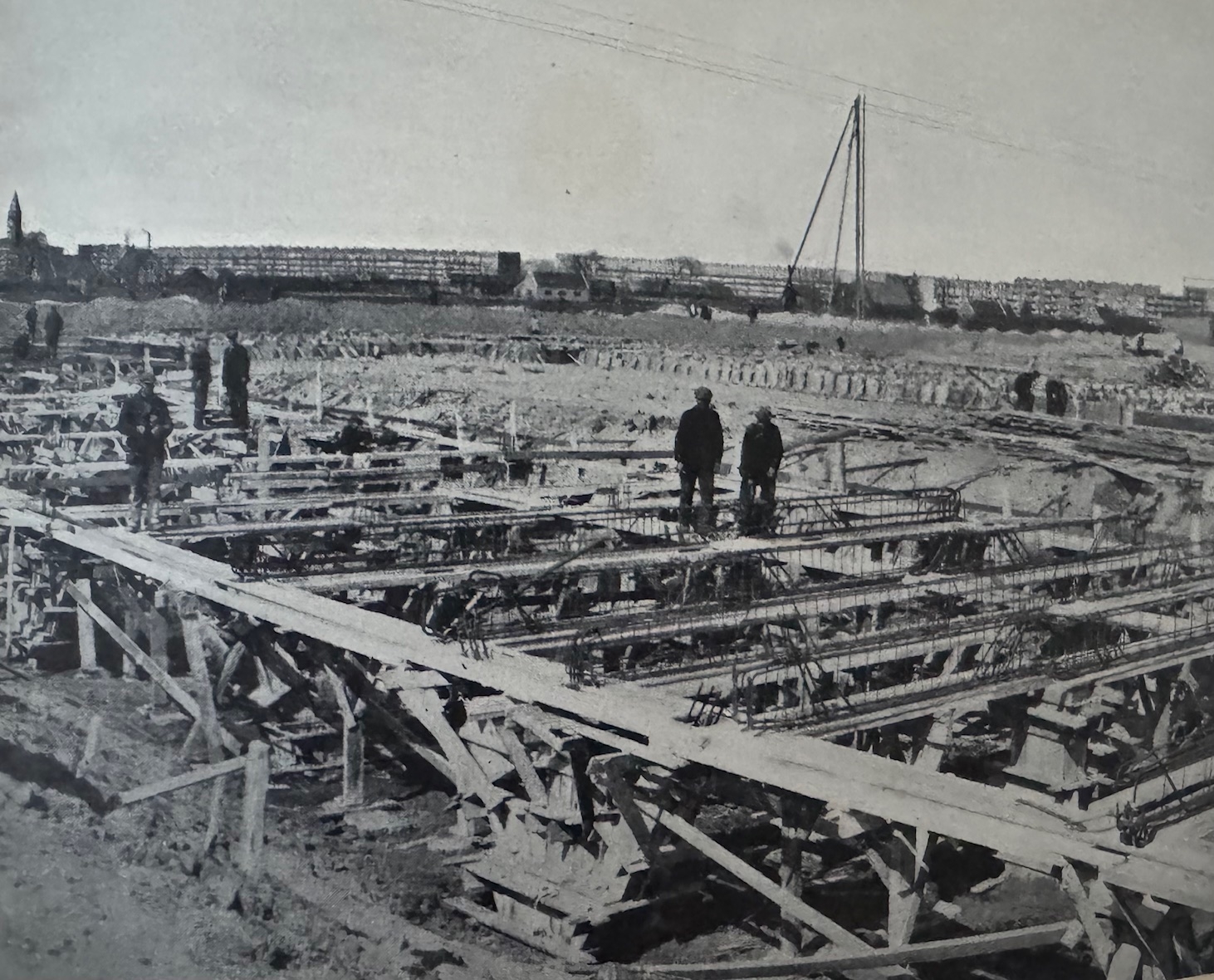

Bedrijvigheid op de bouwplaats - Plan Van der Schaar - Amsterdam West
met de speciale Van der Schaar Fundering.

Uitvoering: N.V. Betonbouw Mij Systeem Van Der Schaar



Van der Schaar fundering met o.a. de V-stukken

Later komt de schrijver van onderhavige website hier op terug met enkele eenvoudige mechanicaberekeningen (ir. K.H. van der Schaar te Delft, constructeur) waaruit kan worden vastgesteld de winst die Van der Schaar met zijn systeem behaalt t.o.v. meer traditionele systemen.
